엑셀 차트 만들기, 그래프 세로축 단위 표시하는 방법

보조축이 있는 혼합형 차트의 경우, 세로축의 단위가 쓰여있지 않으면 어떤 축이 어느 데이터에 대한 기준인지 헷갈릴 수 있습니다. 차트를 명확하게 이해할 수 있도록 세로축에 단위를 표시하는 방법을 알아보겠습니다.



엑셀에서 표를 바탕으로 차트를 만드는 모든 과정을 알려드리려고 하니, 세로축 단위를 표시하는 방법만 알고 싶으신 분들은 목차에서 해당 항목으로 바로 이동하시기 바랍니다.



 목차
엑셀에서 표로 혼합형 차트 만드는 방법
엑셀 혼합형 차트 세로축에 단위 표시하는 방법

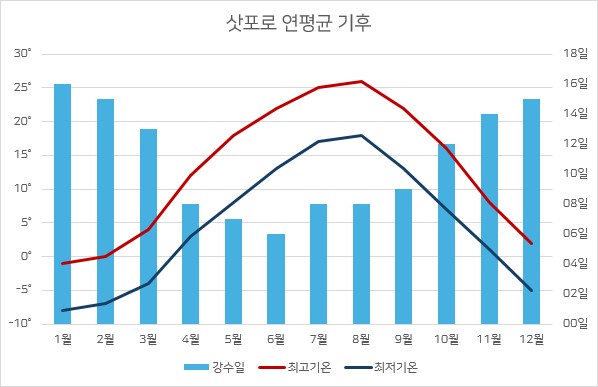

오늘 최종적으로 만들 혼합형 차트의 결과물입니다. 비를 연상할 수 있도록 강수일 계열을 하늘색으로 표시했고, 최고기온은 붉은색으로, 최저기온은 파란색으로 표시했습니다. 또한 오늘 연습해 볼 세로축 단위를 추가하여 차트의 수치를 명확하게 이해할 수 있도록 만들었습니다.





1. 표 만들기



표를 만들 데이터가 입력되어 있는 영역을 선택하고 Ctrl+T 단축키를 누르면 '표 만들기' 기능이 실행됩니다. 월, 최고 기온, 최저 기온 등 각 열의 항목명이 포함되어 있으므로 '머리글 포함'에 체크한 후 확인 버튼을 눌러줍니다.



2. 혼합형 차트 생성하기



표가 만들어졌으면 상단 '삽입'에서 혼합형 차트를 선택해 줍니다.



* 삽입 화면에서 각 차트에 마우스 커서를 올리면 예시 차트를 보여주는데, 기온이 막대형 그래프로 설정되어 있고, 강수일이 꺾은선 그래프로 설정되어 있습니다. 기온은 월마다 변화하는 정도에 대한 수치이고, 강수량은 매월 독립적으로 발생하는 수치이니 기온을 꺾은선 그래프로, 강수량을 막대그래프로 변경하여 더 이해하기 쉬운 차트를 만들어 보겠습니다.







3. 차트 계열 서식 변경하기

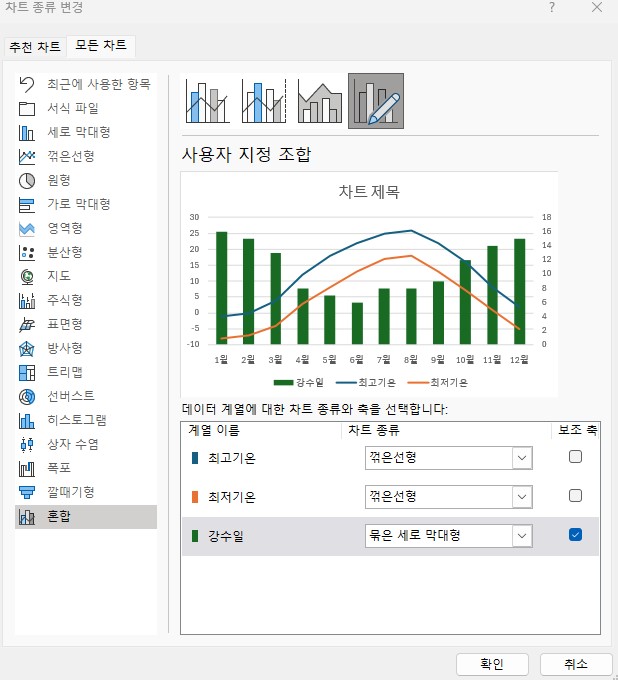

혼합형 차트를 선택하면 나타나는 팝업창에서 최고기온과 최저기온을 꺾은선형으로 변경하고, 강수일을 묶은 세로 막대형으로 변경해 줍니다. 강수일의 수치에 대한 정보도 필요하므로 '보조축'에 체크를 한 후 확인 버튼을 클릭합니다.



이제 차트 완성본과 거의 비슷한 형태가 되었습니다. 데이터 내용을 더 직관적으로 전달할 수 있도록 각 데이터의 특성에 맞는 서식을 추가해 보겠습니다.

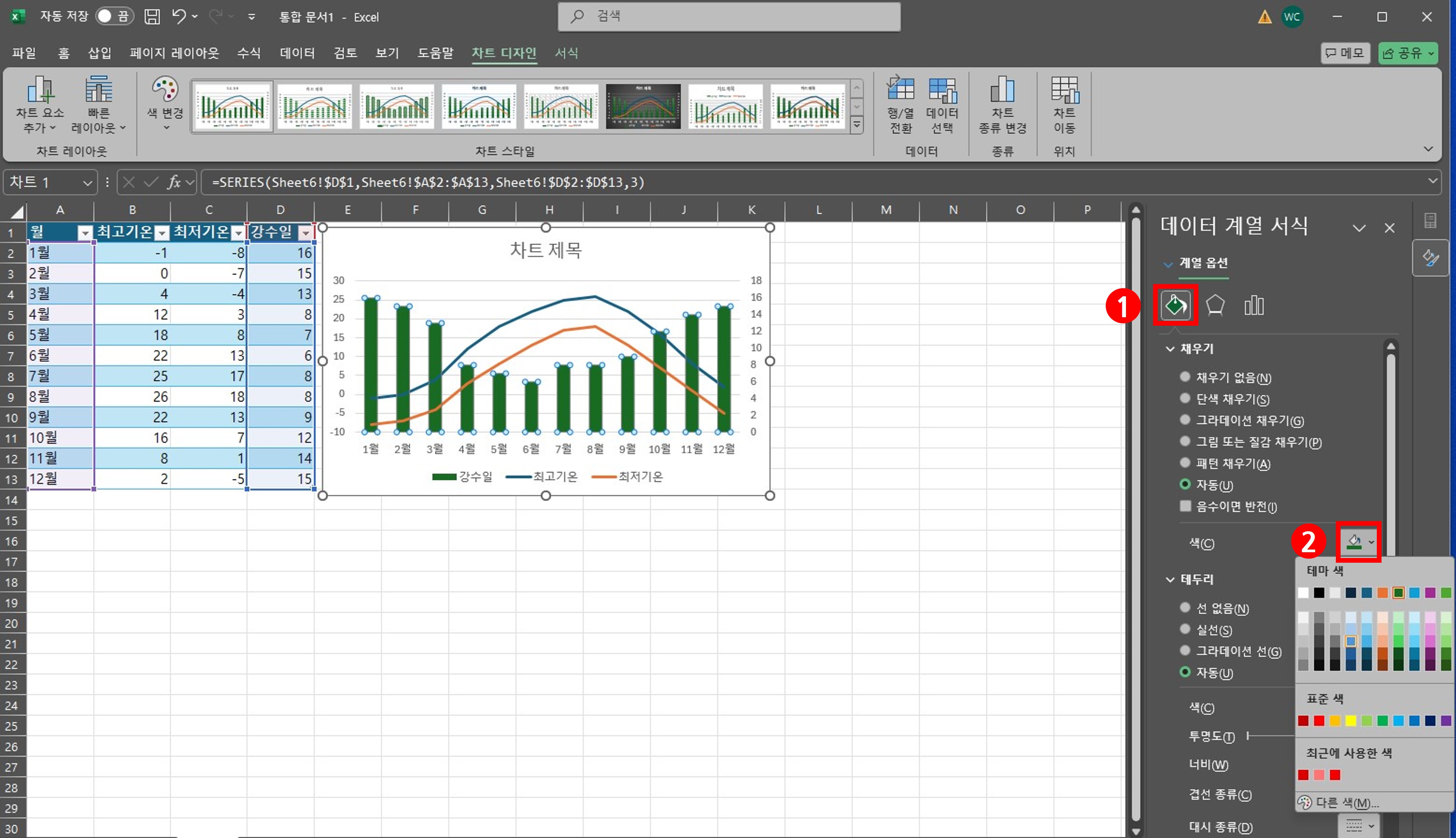

우선 물과 관련된 강수량의 이미지를 연상할 수 있도록 막대그래프를 하늘색으로 변경해 주겠습니다. 막대그래프 아무거나 더블 클릭하면 계열이 선택되는데, 페인트통 모양을 클릭하고 '채우기' 색에서 원하는 하늘색을 선택하면 됩니다.



4. 엑셀 차트 세로축 단위 표시하기



최고 기온과 최저 기온 꺾은선 그래프도 완성본 차트와 동일하게 서식을 변경해 주었습니다. 이제 마지막으로 세로축 단위를 추가해 보도록 하겠습니다.



먼저 가로축의 기온에 온도를 의미하는 ° 기호를 추가해 보겠습니다. 가로축 영역 아무 곳을 더블 클릭하면 오른쪽에 축 서식 설정 화면이 나타납니다. 여기에서 막대그래프 모양을 클릭하고, '표시 형식'의 범주에 기온과 관련된 항목이 없으므로 '사용자 지정'으로 설정합니다.





이제 '서식 코드'에 원하는 형태로 단위를 추가해 보겠습니다. 기온을 두 자릿수까지 표시해야 하므로 00이라고 입력하고, 온도를 나타내는 기호 °까지 입력한 후 '추가' 버튼을 클릭합니다.





강수일에 대한 수치인 세로축도 마찬가지 방법으로 변경해 보겠습니다. 오른쪽 축을 더블클릭하고 축의 표시 형식을 사용자 지정으로 선택합니다. 표시해야 하는 기간이 최대 두 자릿수이므로 dd를 입력하고, 큰 따옴표 안에 단위인 "일"까지 작성하 후 추가 버튼을 눌러줍니다.



이렇게 세로축 단위까지 추가하여 완성본 차트와 동일한 차트를 만들어 보았습니다. 엑셀을 활용해 명확하고 이해하기 쉬운 차트를 만드는 데 도움이 되었길 바랍니다.
